1、卷簾門的結構

卷簾門是一種上下開啟的一種門的結構，簾片以卷筒形式收納于門洞上方，主要分為軌道，簾片、收納結構、電氣驅動結構以及輔助安全結構五大部分。

2、卷簾門的現狀

目前卷簾門按簾片材質分，可分為剛性卷門以及柔性卷門。

剛性卷門主要以民用鋁合金卷簾門，以及工業鋼制抗風卷簾門為代表，其連片為剛性結構（鋁合金或鋼板）

柔性卷門，主要以潔凈室內快速門，防火卷簾門為代表，其連片結構為柔性布結構，其連片軟連接結構（PVC布或柔性防火布）

近年來隨著應用場景的增多，我們發現常規的卷簾門已經無法滿足越來越多的細分市場需求，面對著市場，卷簾門也有了越來越多的分支：

1）、奧式卷簾門

早期從澳大利亞引進的一種卷簾門結構，其軸采用圓管外套塑料卷軸，卷軸內嵌彈簧片，其連片為彩鋼板滾壓成型，采用多個連片壓鉚在一起整體剛性連接，利用門板的彈性形變收納在門洞上方，其門板結構多為剛性單片結構，鋼板厚度一般不超過0.5mm，因此其整體大門的重量能夠達到一個極其輕便的重量，加以彈簧減力結構，其開關門達到了即使一個兒童也能輕松開關大門，但同樣因?yàn)殇摪搴穸炔怀^0.5mm，其門板的結構強度較其他結構偏差，在遭受外力時容易損壞。其相對抗風能力較弱，一般應用于門洞高度較低的車庫或小型倉儲庫內。

2）、歐式卷簾門

歐式卷簾門 他 是一種以多關節活動的門片串聯在一起，在固定的滑道內，以門上方卷軸為中心轉動上下的門、是現在市場上的 主流類卷簾門其連片一般是鋁合金或鋼制結構其單個連片寬度一般為30mm到150mm之間，門體運行速度一般在0.2m/S左右，其外觀較為美觀，比較適用于家庭車庫，庭院，商城等一些對外觀有要求，但是對結構及功能要求一般的場所，其整體結構簡單，安裝及使用極其方便，其耐受性較強，導致整體市場價格較低，無法形成比較良性的循環

3）、快速門

快速門，是一種門簾由PVC或其他軟質材料制作，在固定軌道內運行，以門上方卷軸為中心上下的門，其特點是收納速度快，一般開門速度能達到0.8到1.2m/S，關門速度一般能達到0.6M/S，采用變頻控制一般應用于潔凈室，物流倉儲室內，醫藥存儲庫等一些需要頻繁進出，但是對空間潔凈度有一些要求的場所。其缺點是因其本身結構是軟連材制，且運行較為頻繁，其使用年限及抗風性相對較差。

4）、硬質快卷門

硬質快卷門是近年來新出現的一種卷簾門，其運行結構不在依托卷軸為中心，而是以一種固定的螺旋形軌跡運行，其門片一般采用雙面鋁板中間填充聚氨酯，其熱傳導性能K=0.5W/（㎡?K），水密性能達到加壓700Pa無滲漏，氣密性10Pa下單位面積每小時滲透量為0.62m3/（m2·h），其運行速度可達0.6m/S~1.2M/S,大寬度可以做到8m但運行精度的高度控制帶來的是對安裝空間的苛刻要求，左右空間需要300mm以上，上部空間需要800mm以上空間，以及相對常規卷門數倍的安裝制作成本，成為限制硬質快卷門使用的壁壘。

5）、特種卷簾門

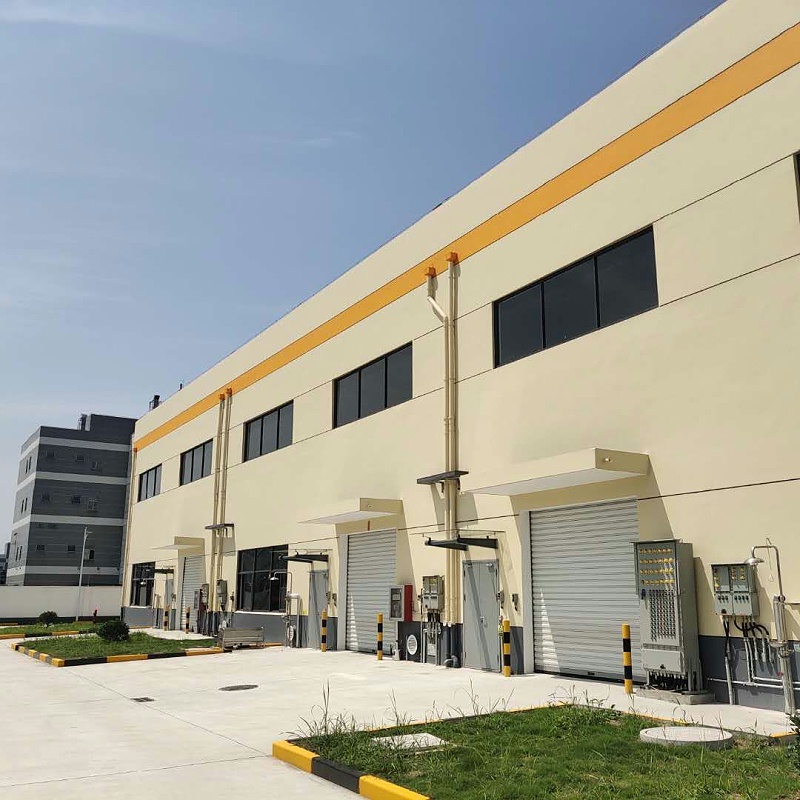

特種卷簾門一般是指具備特殊用途的卷簾門，一般是針對性的開發以及應用，如市場常見的特種柔性防火門，是對其防火性能以及控制性能有一定的要求，如防爆門，是對其運行時的電氣控制有一定的要求如抗暴門，是對其結構的穩定性能有一定的要求。

3、卷簾門的市場需求以及未來趨勢

卷簾門結構簡單，入行門檻極低，總體產能嚴重過剩，導致市場競爭無序化，國內市場對整體產業的認知較低無法形成有效的良性循環，中低端卷連門充斥市場，高技術含量的卷簾門相對短缺，難以滿足國內市場的需求。隨著國內逐步的產品升級，再見卷簾門的設計能力，加工能力有待提高，市場品種有待豐富。

4、卷簾門的升級發展方向以及可能的解決辦法

得益于目前國內制造產業的升級，由制造向質造的轉變，企業粗放式管理向6S管理的轉變，加工設備技術的提升，帶來了對環境要求恒溫房，潔凈房的需求，近年來逐步成為普遍現象，不再是高科技企業的需求，逐步成為普通類廠房的 標準配置，對于門窗企業的要求也逐步放高快卷門，堆積門，硬快門等一批高速，高加工精度的門也逐步成為一種普遍性需求。但此類門：快速門，堆積門存在結構強度不夠的問題，硬塊門存在對安裝結構要求極高，同時成本極高的問題，這些門是一般屬于高端市場，卷簾門市場缺少一個中端的門，當我們將目光轉向卷簾門，現有卷簾門結構存在較大的提升空間，如果可以把卷簾門的速度提升3倍（0.6m/S），同時保證其成本沒有太多的增加，其外的安裝要求保持一致或稍微有一點提升。

目前的卷簾門可以為替代快卷門的一種門，且適用性更強。我們研究卷簾門的結構，目前市場上的卷簾門是由一片一片簾片串聯起來的，因早先的生產工藝，為了確保每一個簾片轉軸方向的自由性，經常放置較大的調節空間，每一個簾片的調節空間一般可以達到1mm或者以上，一樘門下來整個門的調節空間可以達到一個簾片的寬度（60mm）或者更多，在整個行業普遍制作精度已經到達5mm的精度的時候，卷簾門簾片存在較大的調整空間因此，如果能將簾片的整體精度控制到5mm左右，理論上卷簾門的速度是可以達到0.6~0.8m/S的，我們經過測試，發現如果連片的整體控制精度不能達到5mm，而只是將卷簾門的速度提升到0.6m/S的時候，在速度慢的時候粗糙控制精度不會對門體產生較大的影響。

當卷簾門速度達到0.6m/S或更高的時候，簾片的慣性沖擊則會疊加，導致大門開啟的時候，出現簾片在滾軸上位移以及異響，因此為了解決這個問題，我們需要對簾片進行精確控制，得益于激光成型技術的普及，我們可以制作一個等間距逐步增大及擴大的簾片堆盤，堆盤每個卡齒的間距剛好與卷簾門簾片一致，當卷簾門運動的時候，每個簾片剛好可以卡在卡盤上，同時伺服電機的精確控制，可以保證卷簾門每次的開關都在一致位置。

綜上所述，隨著制造向質造的轉變，隨著技術手段的不斷升級，對門體的設計，制作，安裝精度的不斷的提高，更快，更安全的快速卷簾門即將成為一種趨勢。
