一、產品概述

JTY-GD-930K型點型光電感煙火災探測器(以下簡稱探測器)是兩線制開光量(電流型)感煙探測器。探測器內置微處理器，采用無極性兩線制連接，可應用在相兼容的傳統開光量(電流型)報警控制系統和監控報警系統中，也可通過輸入模塊JK-952接入智能火災報警控制系統中。探測器實時采集現場煙霧濃度數據，達到閾值時探測器報警(探測器工作電流數量級增大)。

探測器適用于火災發生時有大量煙霧產生，而正常情況下無煙霧的場所，如：飯店、旅館、教學樓、辦公樓、計算機房、通訊機房、書庫和檔案庫等工業與民用建筑。但不適用于有大量粉塵、水霧滯留的場所，可能產生蒸汽和油霧的場所及正常情況下有煙滯留的場所。

二、產品特點

采用上、下蓋結構設計，獨立安裝底座，安裝、調試、維護簡單方便。

單片機實時采樣處理數據、并能保存144條歷史數據，曲線跟蹤現場情況。

具有溫度、濕度及灰塵積累漂移補償功能，自動修正相關參數，適應各種工作環境。

三、產品技術參數

1.執行標準：GB 4715-2005

2.工作電壓：DC24V ± 20%

3.工作電流：監視狀態<50uA，報警狀態：1mA~20mA(與回路限流電阻有關)

4.工作指示：監視狀態紅色指示燈每6秒閃爍1次，傳感器失效狀態紅色指示燈每6秒連續閃爍2次，報警狀態紅色指示燈常亮

5.重量：約84g

6.外形尺寸：致敬100mm，高54mm（帶底座）

7.接線方式：無極性二線制

8.使用環境：室內，溫度-10℃~55℃，相對濕度≤95%(40℃±2℃無凝露)

9.安裝高度：≤12m

10.保護面積：約60㎡，具體參考國標GB 50116-2013《火災自動報警系統設計規范》中相關規定

11.配接主機：通過輸入模塊與火災報警控制器(聯動型)配接使用

四、產品安裝與調試

安裝國窖標準GB 50116-2013《火災自動報警系統設計規范》和國家標準GB 50166-2007《火災自動報警系統施工及驗收規范》中的相關規定和要求確定保護區域中探測器的安裝位置、安裝間距和數量。

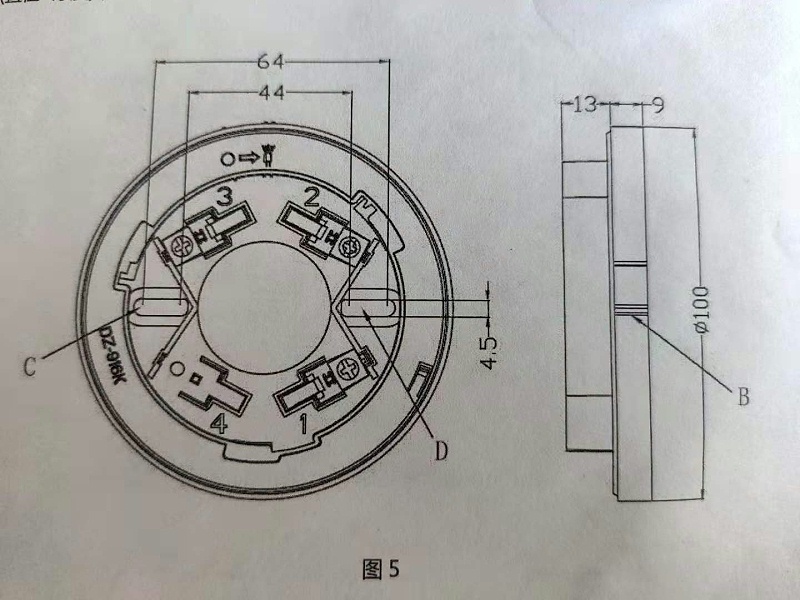

探測器的安裝需要使用配套底座，配套底座如圖所示，型號為DZ-916K。外型尺寸為Φ100mm x 22mm(直徑x厚度)，固定孔直徑為Φ4.5mm，固定孔間距為44mm~64mm。

布線要求：

信號線L1、L2應采用RVS型連接線，截面積宜≥1.0m㎡

安裝與調試的具體方法如下：

1.按施工圖紙，使用2枚M4螺釘，將配套底座固定在指定的位置上，確認底座已安裝牢靠；

2.確認探測器類型與控制器主機類型相匹配；

3.切斷控制器電源，按施工圖紙，將探測器正確連接；

4.將探測器A處指示燈與底座B出對準，再將探測器插入底座，順時針?lè)较蛐D(zhuǎn)探測器，直到探測器鎖定到位；

5.待全部產品安裝完畢，確認無誤后，接通控制器電源；

6.探測器正常上電后，紅色指示燈約3~6秒閃爍一次，表面探測器已開始監控工作。

7.使用專用工具或這屆炊煙的方式對探測器進行報警測試。探測器報警后指示燈將常亮，同時控制器給出相應的報警提示信息。測試結束后恢復控制器，設備復位探測器回到監視狀態。

五、注意事項

1.探測器單獨測試時，應在測試回路中串接3K的阻流電阻。不允許將直流24V直接接入探測器，否則報警測試將導致探測器損壞。

2.探測器通過輸入模塊JK-952接入9000系列智能火災自動報警控制系統時，級連數量應小于50只。

3.隨探測器附帶的保護罩，在現場安裝結束未開通使用前，請勿過早摘除，以免探測器受到污染。

4.探測器安裝應符合GB 50116-2013《火災自動報警系統設計規范》和國家標準GB 50116-2007《火災自動報警系統施工及驗收規范》中的相關規定。
